金属検出機とは

金属検出機とは

各種生産ライン中の製品に混入した金属異物を磁界の乱れを利用して検知する機械となります。

金属検出機の検出原理（交流磁界）

バランスが保たれている磁界（図２　左）の中に金属異物が入ると、磁性金属の場合、直接磁界を乱して、２つの受信コイルが受ける磁束が変化し、バランスが崩れます（図２　中）。この磁界の微小な乱れを電気的にとらえ、コントロールユニット内にて増幅、金属検出信号を出力します。非磁性金属の場合、直接磁界を乱すのではなく、非磁性金属のなかに渦電流が発生し、二次的に磁界を乱すことで、受信コイルが受ける磁束のバランスが崩れます（図２　右）。

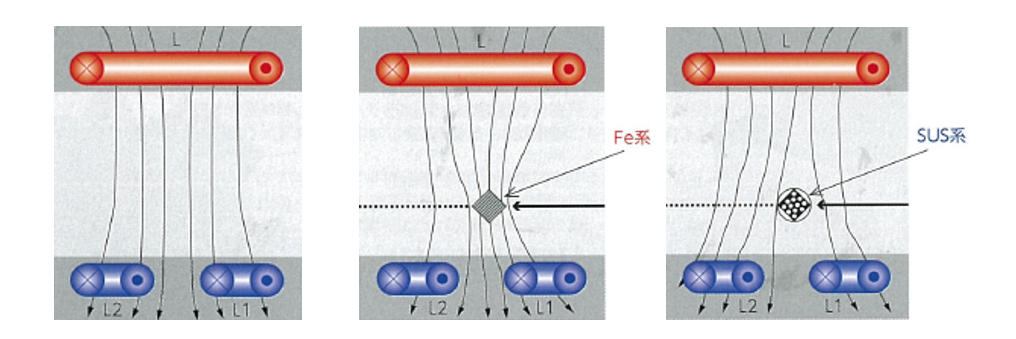

図２　金属検出機（分離型）　磁界のイメージ

一般的に磁性金属と非磁性金属では磁束量の変化に差があり、非磁性金属の方が磁界を乱す量が少ないため、検出感度が低下します。

金属検出機の検出原理（直流磁界）

基本的な構成は図１と同様になります。

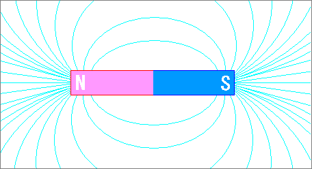

直流磁界型では高周波電流を流す代わりに永久磁石を使用しています。

受信コイルが受ける磁束の変化を読み取ることは交流磁界と同等になりますが、直流磁界のため、非鉄金属の
感度が低くなるため、アルミ箔包装や縫製用装飾品の鉄系金属異物に採用されています。

直流磁界型には着磁部（永久磁石）と受信コイルを分けて配置する磁化式金属検出機も含まれます。

製品の影響

金属異物だけでなく、製品や原料も金属検出機は発生させている磁界に影響を与えます。
製品がコイル内を通過することで磁界の中を通過した際、非磁性体として渦電流を発生させることで、二次的に磁界に影響を与えます。

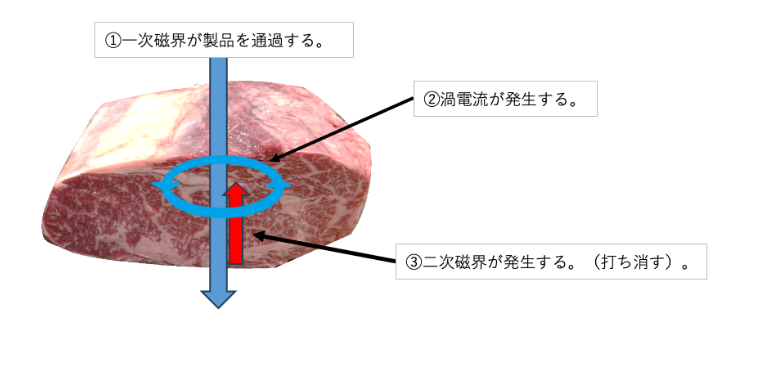

図３　製品影響が発生する仕組み

磁界に影響を与える要因として、導電率（例：水分、塩分など）、大きさ、通過断面、温度などが上げられます。

金属異物の方向性（針金状の異物）

金属製の束子（たわし）や笊（ざる）など、針金状の形状については、通過時の方向性により検出感度に影響が発生します。また、磁性金属（Fe系）、非磁性金属（SUS系）で検出しやすい方向に差があります。

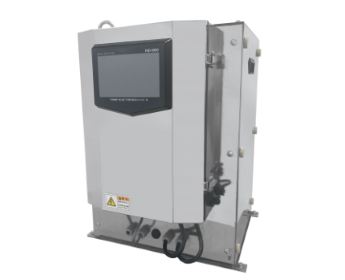

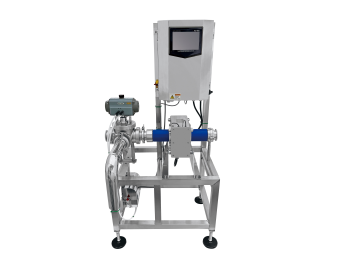

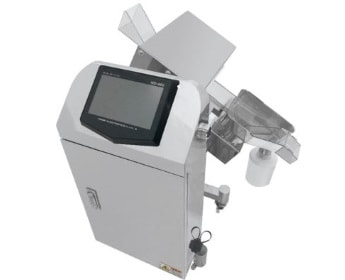

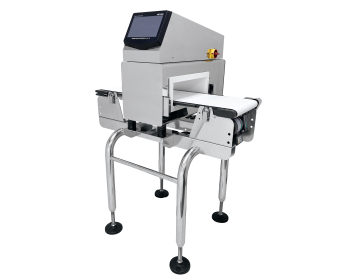

金属検出機のバリエーション展開

弊社には、検出したい異物、被検査対象物に併せた様々なバリエーションの金属検出機をご用意しております。

被検査物の大きさ、影響、御要望感度など、用途に合わせた機種を選定することで高感度な検査を実施し、被検査物の安心・安全に貢献して参ります。
カタログ、ホームページの機種紹介をご覧になり、疑問・お問合せ等ございましたら、お気軽に近くの営業所にお電話頂きますようお願い申し上げます。
